Manuale istruzioni

Breve anteprima

È uno strumento utilizzato nei sistemi di processo per liquidi e in ambienti chimici in genere. È versatile e semplice da usare.

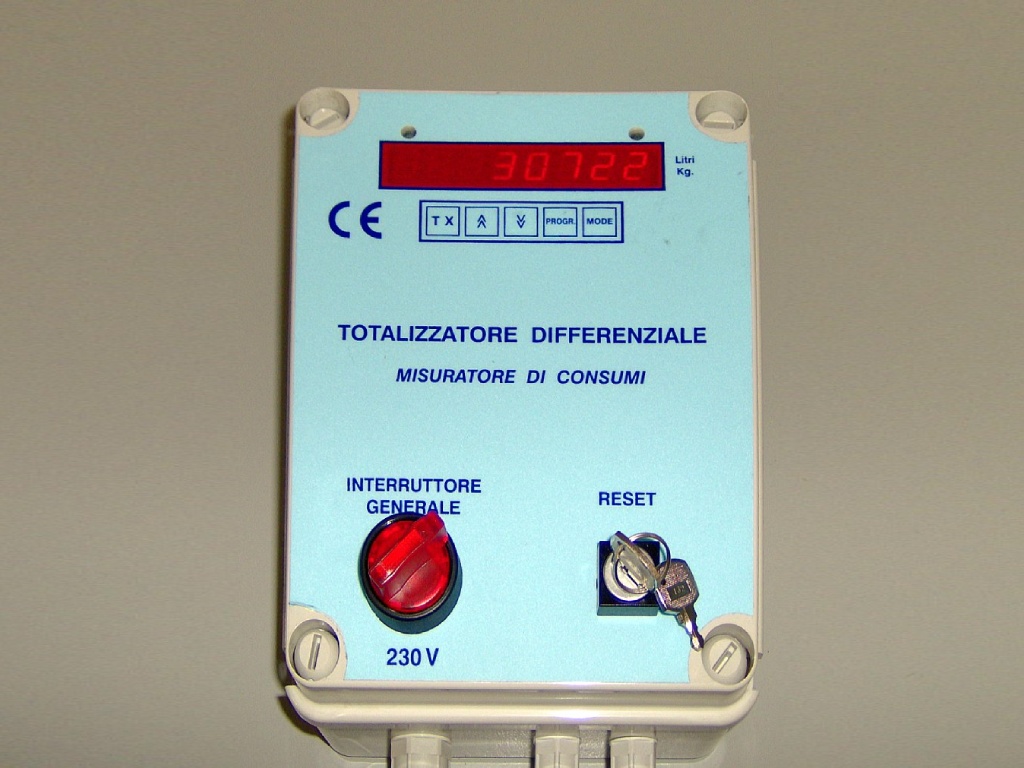

Scheda elettronica SSD05
2 ingressi di conteggio
Correzione in percentuale degli impulsi di ingresso
Differenza degli impulsi di ingresso e sua visualizzazione
Visualizzazione su display a 7 segmenti da 0,35” a 8 cifre
Reset sotto chiave sul pannello
Uscita RS232
Alimentazione 220 V AC, 2 A

Caratteristiche tecniche complete

Scheda elettronica SSD05
2 ingressi di conteggio
Correzione in percentuale degli impulsi di ingresso
Differenza degli impulsi di ingresso e sua visualizzazione
Visualizzazione su display a 7 segmenti da 0,35” a 8 cifre
Reset sotto chiave sul pannello
Uscita RS232
Alimentazione 220 V AC, 2 A
Temperatura max di magazzino: 50 °C
Temperatura max di funzionamento: 40°C
Dimensioni esterne in mm.: 200x150x80
Cassetta a parete stagna con grado di protezione IP56.

Modalità di funzionamento

Correzione degli impulsi

Si effettua utilizzando i tasti MODE, PROGR, UP e DOWN presenti sul pannello. Dopo aver alimentato lo strumento, con il tasto PROGR si entra in programmazione, sui display compare il numero 1, con il tasto UP si entra nel MODE 1 per impostare il coefficiente di correzione degli impulsi che arriveranno all’ingresso 1; con i tasti UP e DOWN si imposta il coefficiente voluto, con il tasto PROGR si acquisisce il dato.

Si ripete il procedimento per l’ingresso 2, entrando in MODE 2 con il tasto MODE. Esempio: contalitri con 22,7 impulsi/litro; si effettua l’operazione 1: 22,7 = 0,044; il risultato viene moltiplicato per cento ottenendo: 4,40%. Sul display si dovrà impostare il numero: 4.40.

Modalità di trasmissione dati

Allo strumento è allegato un CD contenente il software per la lettura sul PC della quantità in litri o Kg. visualizzata sul display. Il software va installato sul PC seguendo le istruzioni.

L’esecuzione del software avverrà utilizzando il file SETUP.EXE. Sullo schermo verrà richiesta La porta di trasmissione da utilizzare per collegarsi con lo strumento tramite un cavo in RS232.
Con il pulsante INIT può iniziare la trasmissione, che avverrà con il tasto TX dello strumento.

Sullo schermo verranno indicati le quantità associate alla data e ora. Lo schermo può contenere 10 dati che verranno sostituiti dai successivi e così via. I dati sostituiti sullo schermo non verranno comunque persi. Si può creare un file di testo con il pulsante EXIT e stampare.

Note di utilizzazione dello strumento

Tenere lo strumento lontano da fonti di rumore elettronico(inverter, motori, ecc.). Usare cavo schermato per il collegamento in RS232. È consigliabile che la lunghezza del cavo non superi 25 m.
